能為負載提供穩定直流電源的電子裝置。直流穩壓電源的供電電源大都是交流電源，當交流供電電源的電壓或負載電阻變化時，穩壓器的直流輸出電壓都會保持穩定。直流穩壓電源隨著電子設備向高精度、高穩定性和高可靠性的方向發展，對電子設備的供電電源提出了高的要求。

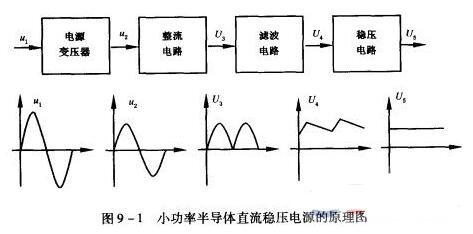

常用的小功率半導體直流穩壓電源系統由電源變壓器、整流電路、濾波電路和穩壓電路四部分組成，如圖9—1所示為其原理框圖和各部分輸出波形。
直流穩壓電源的組成部分功能及作用：
?。?）電源變壓器
為用電設備提供所需數值的交流電壓。電網提供的交流電壓一般為220v（或380v），而次級線圈電壓u2較低，可以降低對整流、濾波和穩壓電路中所用元件的耐壓要求，所以需要利用變壓器將電網電壓變換成所需數值的交變電壓。
?。?）整流電路
把交流電變換成直流電。利用具有單向?qū)щ娦阅艿脑ㄈ缍O管、品閘管），將變壓器輸出的正、負交替變化的正弦交流電壓u2整流變換成單向脈動的直流電壓D3。
?。?）濾波電路
把整流后脈動較大的直流電變換成平滑的直流電。通常利用電容電感等儲能元件來濾除單向脈動電壓u3中的諧波成分。
（4）穩壓電路
克服電網電壓或負載電流變化時所引起的輸出電壓的變化，保持輸出電壓的穩定。
1）電解電容器老練，鉭電容賦能
2）直流電機檢測，老化；電動車電機檢測、老化
3）電阻器、繼電器、馬達、晶體管等電子元件老化，例行試驗
4）實驗室，電子設備，自動測試設備
5）電子檢驗設備、生產流水線設備、通訊設備電解、電鍍、電化學設備
